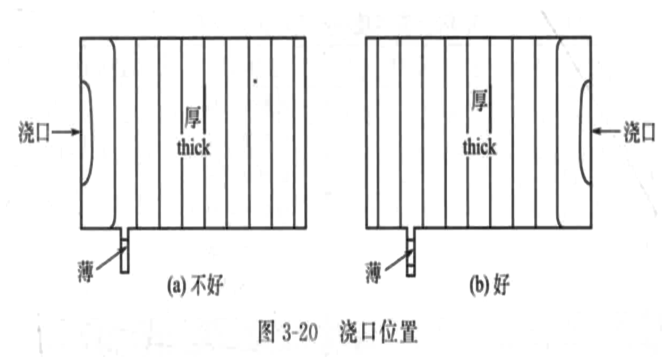

如圖所示:
進膠點應該從肉厚的區域向肉薄的區域進膠,這樣的話將肉厚的區域充填完成后,自動充填肉薄的區域,
如果進膠點從肉薄的一側進膠,當充填完成肉厚的區域,而厚肉與肉薄相交互的膠將會冷卻掉,造成肉薄的區域無法充填。

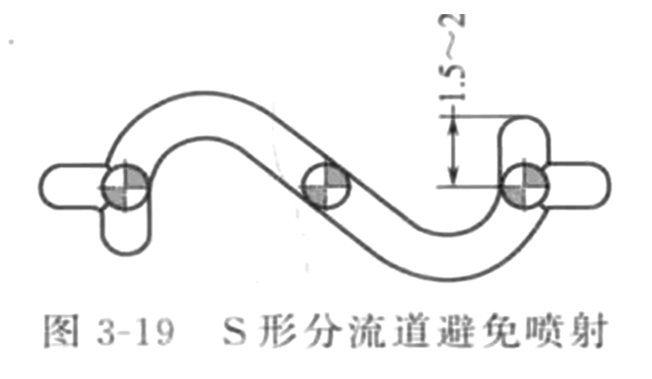

如圖所示:
S型流道進膠,有效解決了進膠點流痕的問題,而且已避免了進膠口附近產生噴射紋的現象。
特別是PMMA、PS、PC料進膠時,一定要采用型流道進膠,有效防止進膠口附近氣紋或料花的問題。

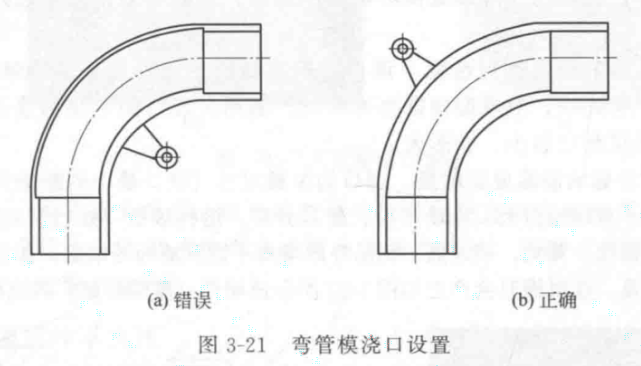

如圖所示,彎管形狀的產品,需要從彎管側面進膠,有效解決了進膠阻力的問題,并且有效解決了注射壓力的分解,型芯沒有產生偏移,整體的注塑肉厚也比較均勻。

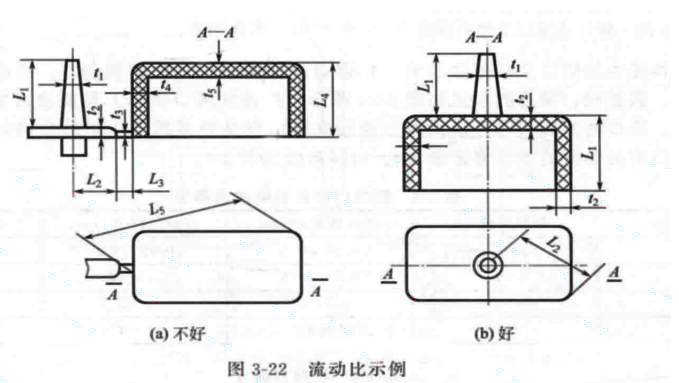

如圖所示:
當塑料的流長比接近L5的情況下,如果從側進膠時,會造成產品末端壓力損失效大,保壓壓力無法均勻,會造成產品收縮不勻所影起的變形,建議還是從中心進膠,讓材料充填均勻,壓力也損失最小。
如圖所示:

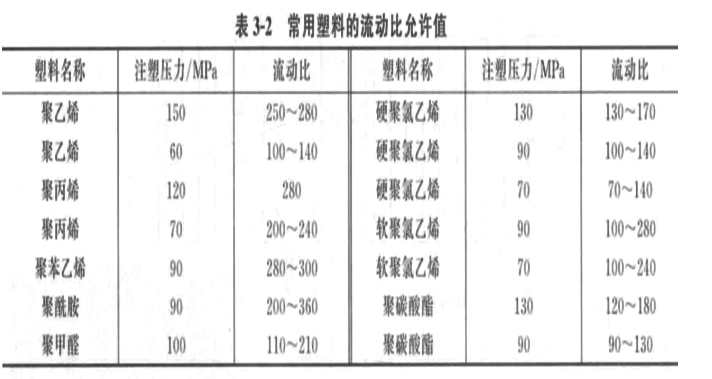

常用塑料的流動比值:
