如圖所示:

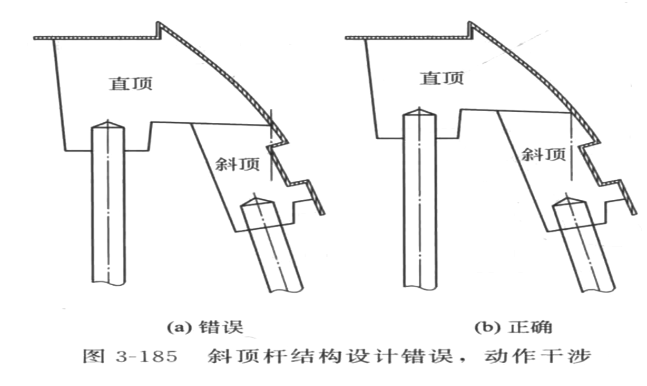

正常情況下斜頂直接頂出的是無法正常脫模,所有斜頂前端追加一段直頂進行輔助頂出的情況下,就可以正常脫模了。
如圖所示:

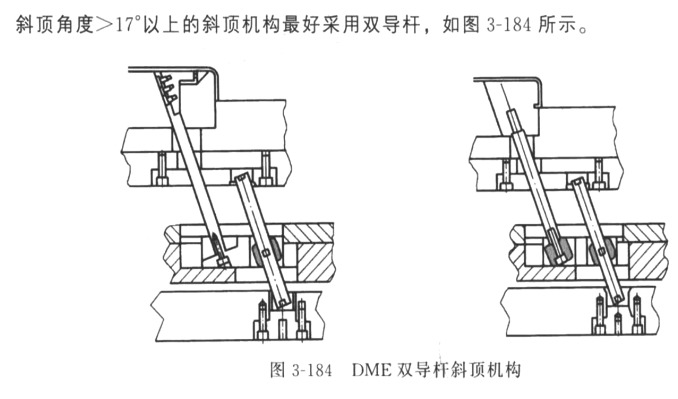

當斜頂?shù)慕嵌却笥?7度的情況下,最好采用雙導桿,因?yàn)楫?dāng)斜度大于17度時,斜頂在頂出過程中受力很大,在量產中易卡死,所以采用雙導桿進行受力分解,達到更穩定的量產。
如圖所示:

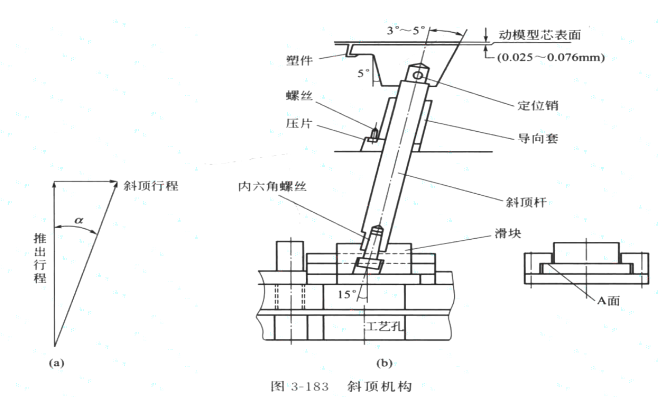

斜頂?shù)某S媒嵌葹?~15°,常用角度5~8°為最佳。
特別是斜頂比較大的情況下,可以采用導桿+導向的結構,這樣不但優化斜頂加工量,同時也保證的斜頂量產中的穩定性。
正常情況下,導向材質:青銅+石墨 ,起到了很好的導向并自潤滑的效果。
當斜頂采用膠位面+導桿的情況下,斜頂最好采用3面斜面來封膠,特別是與斜頂角度退出方向面的斜度=導桿角度+3~5度。
如圖所示:

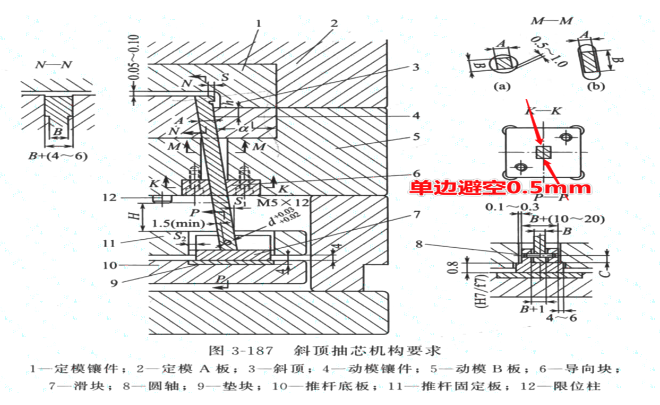

斜頂設計參數與避空參數,在有空間的情況下,避空最好控制在單邊2.0mm,
重點:以斜頂運動的狀態來模擬避空狀態。

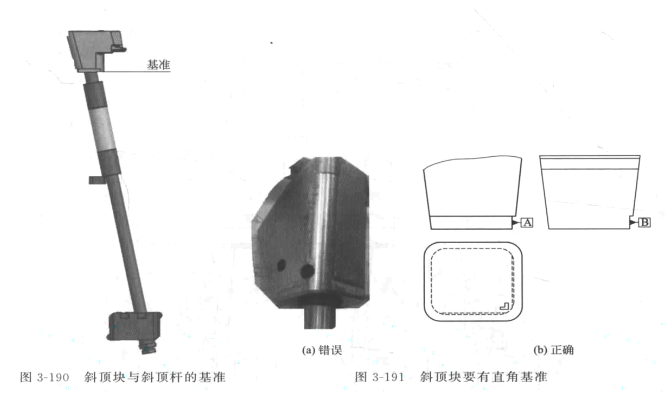

如圖所示:斜頂?shù)幕鶞?zhǔn)面的設計原則。

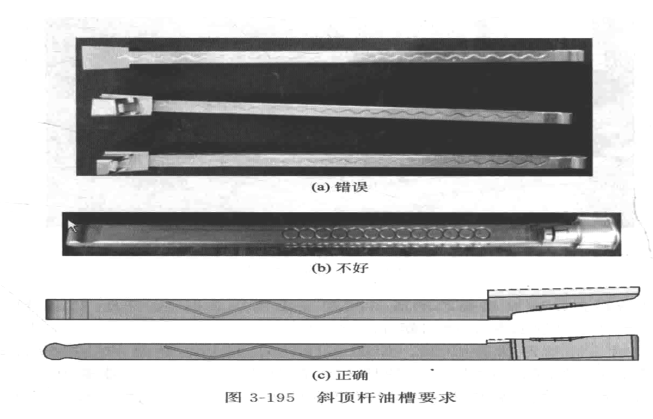

如圖所示:斜頂桿開油槽的正確樣式。
斜頂設計注意事項:
1,要求高的卡扣位時,斜頂需要做臺階限位;
2,斜頂在設計過程中需要設計基準面,方便取數與檢測;
3,為了防止斜頂面鏟膠,斜頂頂面區域做加膠0.03~0.05mm;
4,為了確保斜頂?shù)膭傂耘c韌性,正常情況下材質選用FDAC,表面氮化處理;
5,斜頂?shù)牟馁|(zhì)要與動、定模仁材質不一樣;
6,斜頂導向塊+斜頂座材質也要與斜頂?shù)牟馁|(zhì)不一樣。
